Pinbelegung FUNK Taster/Schalter

[Thorsten]

Hat jemand eine Belegung vom Funkschalter (Teile-Nr. JKV 959 013 A)?

Ist das ein Taster oder Schalter?

Damit könnte man doch wunderbar einen Garagentoröffner bauen, da mir das originale Homelink für den 3B(G) in der Sonnenblende viel zu teuer ist.



[R3B]

Ist ein Taster, hab ich hier liegen.
Belegung :nixweiss:



[s_heinz]

Ist ein Taster, hab ich hier liegen.

Hallo!

Auseinander bauen und nachschauen! ;D



[R3B]

^^Pin-Nummern wie folgt:^^
6 5 4
3 2 1

Wenn ihr elektronikheinis was raus bekommen habt,
lasst es mich mal wissen
Ich hab 0 Plan, deshlab liegt er auch schon fast 1 Jahr hier rum.



[marc]

ist doch leicht, nur die Polung der LEDs kann ich so nicht erkennen



[schote]

hallo
für was ist der schalter eigendlich im orginal gedacht ?



[marc]

im NAW



[R3B]

RICHTIG, zum FUNK einschalten bei Einsatzfahrzeugen.



[Thorsten]

Was sind denn das noch für andere Taster auf dem Bild?



[s_heinz]

Hallo!

So - nun habe ich auch diesen Funk-Taster.

Kann mir jamand sagen, welcher Stecker da dran passt?

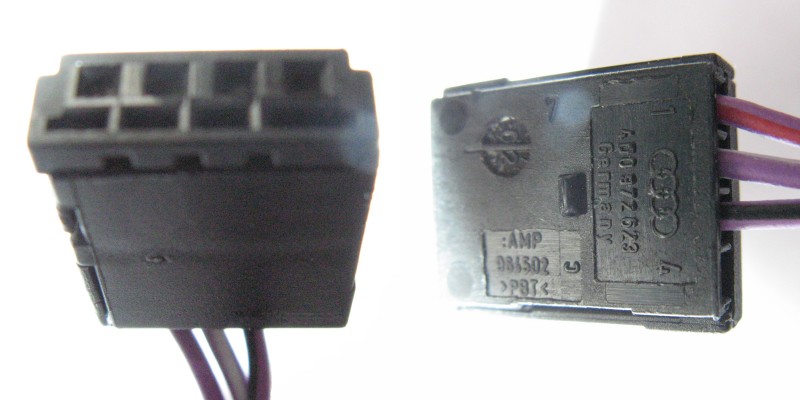

Der 4polige 1J0 972 722 - wie für die anderen Drucktaster - passt nicht!
Der Funk ist 6 polig und hat kleine Stiftleisten (siehe Fotos oben).



[marc]

mach mal ein Bild

evtl. passt der vom abblendbaren Innenspiegel



[FrescoTDI]

Die sehen verdächtig nach dem 2,54er Lochraster aus. Da passt eventuell ein Platinenverbinder drauf?
So wie dieser, nur mit der entsprechenden Polzahl:


:gruebel: FrescoTDI



[marc]

Die sehen verdächtig nach dem 2,54er Lochraster aus. Da passt eventuell ein Platinenverbinder drauf?
So wie dieser, nur mit der entsprechenden Polzahl:


:gruebel: FrescoTDI

Pfuscherei :flop:



[s_heinz]

Hallo!

Ja die Pfostenverbinder aus dem Elektronikzubehör passen natürlich, aber ich hätte gerne die Originallösung.
Ich mach mal Fotos.



[s_heinz]

Hallo!

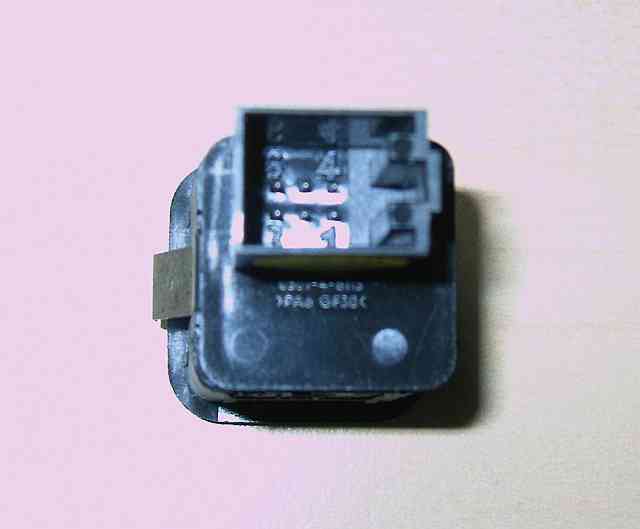

So - hat ne' Weile gedauert, aber jetzt habe ich mal ein Foto gemacht. So sieht der 6polige Steckverbinder am Taster aus...

(Die Qualität ist leider nicht so toll.)

Ich glaube nicht, dass der vom abblendbaren Innenspiegel passt!?
Sieht aus, wie die mehrpoligen Stecker vom z.B. LWR- oder PDC-Steuergerät. Nur eben 6polig.

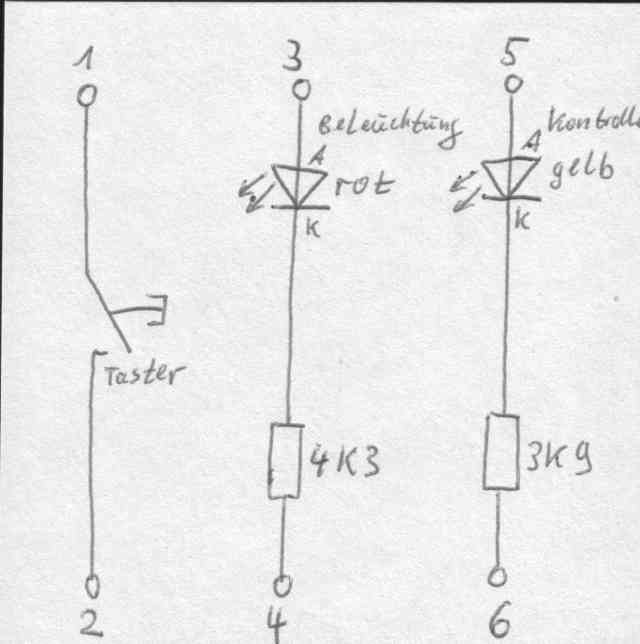

Und das hier ist die interne Verschaltung des Tastkontaktes und der LED...

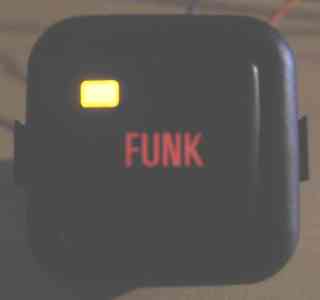

Und so sieht der Taster aus, wenn er im Dunkeln leuchtet...



[marc]

der vom Spiegel scheint es nicht zu sein
der Stecker bei dem Taster hat doch eine Verriegelung seitlich, oder ?

ich würde auche einen von denen hier tippen

4B0 971 636 (000 979 018)
4B0 906 236 (000 979 009)
4B0 971 636 A (000 979 018)
4D0 971 636 A (000 979 009)
4B0 971 636 B (000 979 018)
4D0 971 636 B (000 979 009)
4B0 971 636 D (000 979 018)
4D0 971 636 D (000 979 009)

leider kann ich das nicht näher eingrenzen

würde aber auf die tippen wo der Kontakt 000 979 018



[s_heinz]

Hallo!

der vom Spiegel scheint es nicht zu sein
der Stecker bei dem Taster hat doch eine Verriegelung seitlich, oder ?

Ja richtig!

Was sind das für Stecker, deren Teilenummer Du gepostet hast? Welche Verwendung haben die?

Ja, die 09er Kontakte scheinen zu groß. Ich denke auch, dass es die mit der 018 sein müssen.



[marc]

diese Stecker findest du z.b. an den Tastern beim Golf 5



[Enno]

Wenn man sich das Foto ankuckt, sollte das doch auch nen Touran sein. IMHO gibts den Passat auch noch nicht mit NAW Ausbau.



[marc]

das hat aber mit den Steckern meist wenig zu tun
